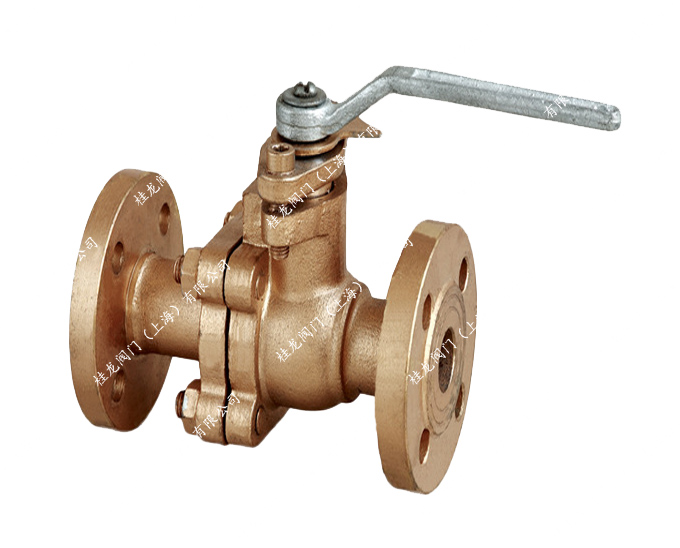

Q41F-16T 黃銅法蘭球閥的詳細資料：
一、Q41F-16T 黃銅法蘭球閥結構特點
桂龍法蘭連接鋼制球閥的結構設計技術，閥座采用彈性密封結構，密封可靠，啟閉輕松。閥桿采用有倒密封的下裝式結構，閥腔異常升壓時，閥桿不會被沖出。設有耐火結構，萬一發生火災時，仍然能夠可靠操作并具有良好的密封性。根據用戶需要，可設有防靜電結構。設置了90°開關帶孔定位片，根據需要可以加鎖，防止誤操作。DN15～200mm可采用浮動球結構，DN150～500mm可采用固定球結構。
二、Q41F-16T 黃銅法蘭球閥產品特征
公稱壓力：1.6-4.0MPa
適用溫度范圍：-20～232℃～350℃
適用介質：水、油、氣體某些腐蝕性液體
三、Q41F-16T 黃銅法蘭球閥PN1.6MPa主要連接尺寸及重量
|
公稱通經
|
d
|
d2
|
L
|
D
|
D1
|
D2
|
b
|
f
|
Z-d1
|
H
|
W
|
|
DN（mm）
|
in
|
|
15
|
1/2"
|
10
|
18
|
92
|
95
|
65
|
45
|
14
|
2
|
4-14
|
60
|
110
|
|
20
|
3/4"
|
12.6
|
20
|
106
|
105
|
75
|
55
|
14
|
2
|
4-14
|
65
|
110
|
|
25
|
1"
|
17
|
24
|
109
|
115
|
85
|
65
|
16
|
2
|
4-14
|
70
|
110
|
|
32
|
1-1/4"
|
22
|
32
|
126
|
135
|
100
|
78
|
16
|
2
|
4-18
|
85
|
145
|
|
40
|
1-1/2"
|
26
|
38
|
136
|
145
|
110
|
85
|
16
|
3
|
4-18
|
90
|
145
|
|
50
|
2"
|
32.8
|
46
|
154
|
160
|
125
|
100
|
18
|
3
|
4-18
|
98
|
177
|
|
60
|
2-1/2"
|
46
|
60
|
170
|
180
|
145
|
120
|
20
|
3
|
8-18
|
110
|
190
|
|
