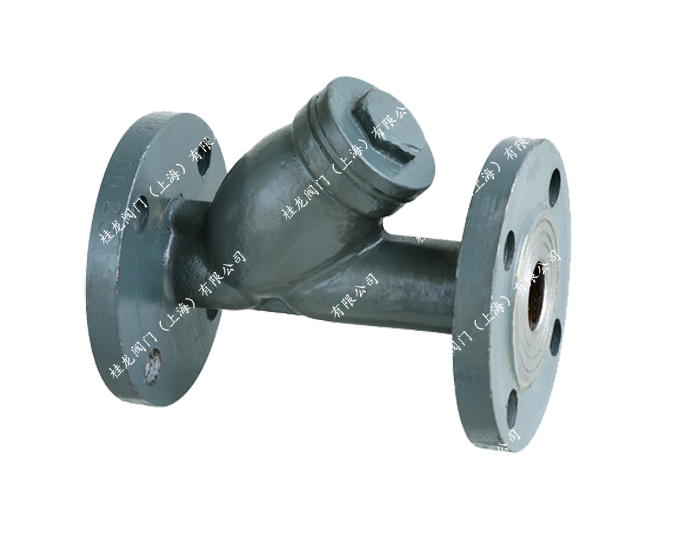

日標Y型過濾器,JIS日標過濾器產品介紹：
是輸送介質的管道系列不可缺少的一種裝置，通常安裝在減壓閥、泄壓閥、定水位閥或其它設備的進口端，用來消除介質中的雜質，以保護閥門及設備的正常使用。，阻力小，排污方便等特點。適用介質可為水，油、氣。
日標Y型過濾器零部件材料
|
1
|
閥體
|
灰鑄鐵、球墨鑄鐵、A216/WCB/鑄鋼、A361/CF8/ A351/CF8M/CF3M不銹鋼
|
|
2
|
堵頭
|
灰鑄鐵、球墨鑄鐵、A216/WCB/鑄鋼、A361/CF8/ A351/CF8M/CF3M不銹鋼
|
|
3
|
濾網
|
不銹鋼
|
|
4
|
螺栓
|
A193 B7、A193 B8、A307 B
|
|
5
|
螺母
|
A194 2H、A194 B
|
|
6
|
墊片
|
304+石墨
|
日標Y型過濾器壓力試驗
|
試驗項目
|
殼體試驗
|
密封試驗
|
上密封試驗
|
氣密封試驗
|
|
介質
|
水
|
氣
|
|
單位
|
MPa
|
MPa
|
MPa
|
MPa
|
|
公稱壓力
|
10K
|
2.4
|
1.5
|
1.5
|
0.5-0.7
|
|
20K
|
5.8
|
4.0
|
4.0
|
日標Y型過濾器主要外形尺寸
|
DN
|
In
|
L
|
H
|
D
|
D1
|
|
DN15
|
1/2
|
120
|
70
|
-
|
-
|
|
DN20
|
3/4
|
125
|
77
|
-
|
-
|
|
DN25
|
1
|
155
|
82
|
-
|
-
|
|
DN32
|
1 1/4
|
170
|
95
|
-
|
-
|
|
DN40
|
1 1/2
|
182
|
102
|
-
|
-
|
|
DN50
|
2
|
268
|
140
|
-
|
-
|
|
DN65
|
2 1/2
|
285
|
165
|
175
|
140
|
|
DN80
|
3
|
302
|
200
|
185
|
150
|
|
DN100
|
4
|
377
|
215
|
210
|
175
|
|
DN125
|
5
|
392
|
257
|
250
|
210
|
|
DN150
|
6
|
442
|
305
|
280
|
240
|
|
DN200
|
8
|
540
|
410
|
330
|
290
|
|
DN250
|
10
|
668
|
490
|
400
|
365
|
|
DN300
|
12
|
762
|
580
|
450
|
400
|
日標Y型過濾器,JIS日標過濾器尺寸結構圖:

|
