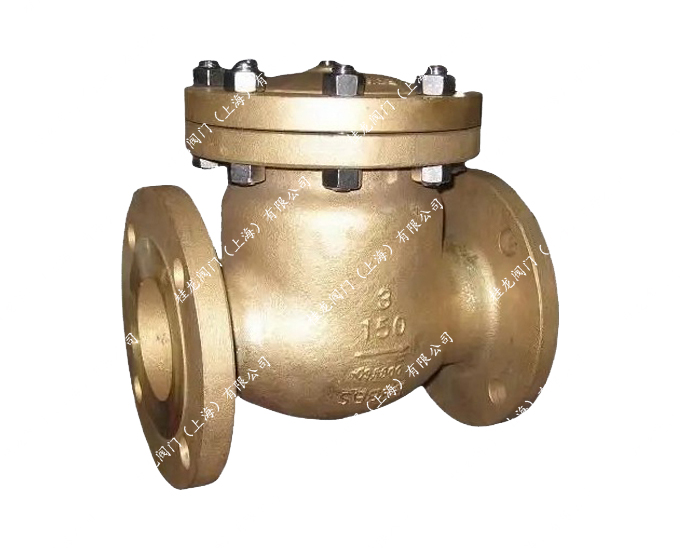

美標青銅旋啟式法蘭止回閥產品概述:
青銅旋啟式止回閥是靠管路中介質本身的流動產生的力而自動開啟和關閉的，屬于一種自動閥門。止回閥用于管路系統，其主要作用是防止介質倒流、防止泵及其驅動電機機反轉，以及容器內介質的泄放。止回閥還可用于給其中的壓力可能升至超過主系統壓力的輔助系統提供補給的管路上.旋啟式止回閥的功能是用來防止管路中的介質倒流。止回閥啟閉件靠流動介質的力量自行開啟 或關閉。止回閥只用于介質單向流動的管路上，阻止介質回流，以防發生事故。 適用介質為：水、油品、蒸汽、酸性介質等。
美標旋啟式法蘭止回閥主要特點:
1.美標法蘭止回閥的設計制造符合美國國家標準ANSIB16.34,美國石油學會標準API16D要求。
2.閥瓣為旋啟式，流道直通，水平管道垂直管道均可安裝。
3.搖桿銷軸采用內裝式結構，減少了外泄漏缺點。
美標法蘭旋啟式止回閥主要標準STANDARDS:
設計標準：Design: ANSI B16.34 API6D
壁厚標準：Wall Thickness: ANSI B16.34
結構長度：Face to Face: ANSI B16.10
法蘭標準：End Flange: ANSI B16.5A
檢測標準：Inspection & Testing: API598
美標法蘭旋啟式止回閥試驗壓力：
|
試驗項目
|
殼體試驗
|
密封試驗
|
上密封試驗
|
氣密封試驗
|
|
介質
|
水
|
氣
|
|
單位
|
MPa
|
ibf/in2
|
MPa
|
ibf/in2
|
MPa
|
ibf/in2
|
MPa
|
ibf/in2
|
壓力等級 （磅級）
|
150
|
3.1
|
450
|
2.2
|
315
|
2.2
|
315
|
0.5-1.7
|
60-100
|
|
300
|
7.8
|
1125
|
5.6
|
815
|
5.6
|
815
|
|
400
|
10.3
|
1500
|
7.6
|
1100
|
7.6
|
1100
|
|
600
|
15.3
|
2225
|
11.2
|
1630
|
11.2
|
1630
|
|
900
|
23.1
|
3350
|
16.8
|
2440
|
16.8
|
2440
|
|
1500
|
38.4
|
5575
|
28.1
|
4080
|
28.1
|
4080
|
ASME 150LB
|
DN
|
H
|
D
|
D1
|
D2
|
B
|
F
|
Z-d
|
|
32
|
120
|
135
|
100
|
78
|
18
|
2
|
4-18
|
|
40
|
130
|
145
|
110
|
85
|
18
|
3
|
4-18
|
|
50
|
140
|
160
|
125
|
100
|
20
|
3
|
4-18
|
|
65
|
160
|
180
|
145
|
120
|
22
|
3
|
8-18
|
|
80
|
185
|
195
|
160
|
135
|
22
|
3
|
8-18
|
|
100
|
210
|
230
|
190
|
160
|
24
|
3
|
8-23
|
|
125
|
250
|
270
|
220
|
188
|
28
|
3
|
8-25
|
|
150
|
300
|
300
|
250
|
218
|
30
|
3
|
8-25
|
|
200
|
380
|
360
|
310
|
278
|
34
|
3
|
12-25
|
|
