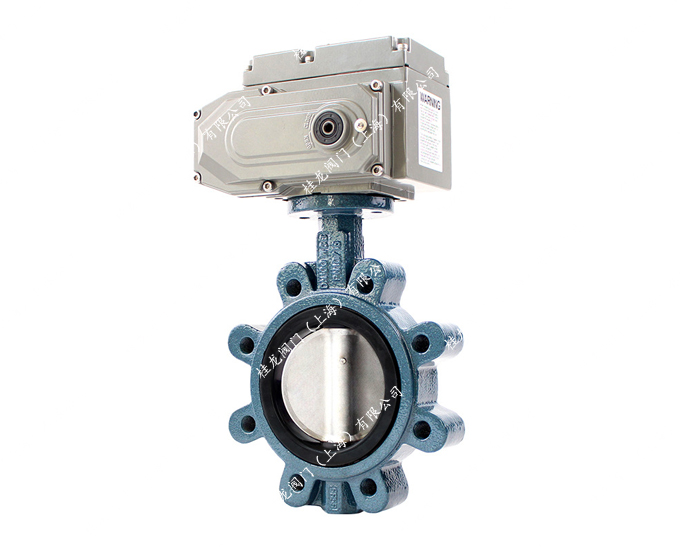

LTD971X凸耳式電動蝶閥產品概述
凸耳式電動蝶閥的蝶板安裝于管道的直徑方向。在蝶閥閥體圓柱形通道內，圓盤形蝶板繞著軸線旋轉，旋轉角度為0°-90°之間，旋轉到90°時，閥門則呈全開狀態。是用雙頭螺栓將閥門連接在兩管道法蘭之間，其結構簡單、體積小、重量輕，只由少數幾個零件組成。而且只需旋轉90°即可快速啟閉，操作簡單，同時電動凸耳蝶閥具有良好的流體控制特性。蝶閥處于完全開啟位置時，蝶板厚度是介質流經閥體時*的阻力，因此通過該凸耳式電動蝶閥所產生的壓力降很小，故具有較好的流量控制特性。
二、LTD971X凸耳式電動蝶閥執行標準
1、結構長度執行：GB/T12221-1989.DIN3202-1999.標準。
2、連接法蘭符合：GB、DIN、ANSI、JIS、BS標準。
3、試驗與檢驗按GB/T13927-92《通用閥門壓力試驗》及API598標準的規定。
三、LTD971X凸耳式電動蝶閥技術參數
|
公稱通徑DN(mm)
|
2"～36"
|
|
公稱壓力
|
ANSI 150LB、300LB
|
|
法蘭標準
|
ANSI B16.5
|
|
連接形式
|
對夾式
|
|
閥板形式
|
三偏心密封、中線密封
|
|
流量特性
|
近似快開型
|
|
動作范圍
|
0～90°
|
|
泄露量
|
按GB/T4213-92，為Kv值的10-4
|
|
配置執行機構
|
可配PSQ、HQ、UNIC、361RS等系列角行程電動執行機構
|
|
控制方式
|
開關到位燈(開關兩位控制)、智能調節(4～20mA模擬量信號控制)
|
四、LTD971X凸耳式電動蝶閥零件材質
|
閥體
|
碳鋼、不銹鋼、鉻鉬鋼
|
|
蝶板
|
碳鋼、不銹鋼、鉻鉬鋼
|
|
密封圈
|
硅橡膠、氟橡膠、不銹鋼
|
|
閥桿
|
2Cr13、304
|
|
密封填料
|
聚四氟乙烯、柔性石墨
|
|
